高壓開關柜是配網的重要組成部分，其運行的穩定性直接影響到電網安全運行， 配網開關柜依靠以往的巡視、試驗和檢測技術，往往難以達到及時掌握設備缺陷的要求。
在帶電檢測方面，目前采用較多較為成熟的非接觸檢測方法，如紅外和紫外技術，它對于變壓器、避雷器等敞開式設備的檢測效果非常好，但對于高壓開關柜這種封閉式設備，因有外殼屏蔽，效果不理想。而根據實際運行經驗發生故障前在事故潛伏期內應該都可能有放電現象產生，局部放電是導致高壓開關柜設備絕緣劣化、發生絕緣故障的主要原因，其檢測和評價已經成為絕緣狀況監測的重要手段，因此，在配網高壓開關柜設備實際運行中采取合適的局放帶電測試方法具有重大意義。

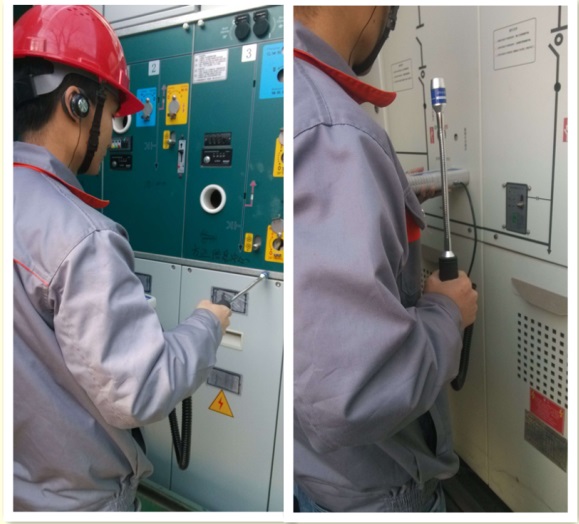

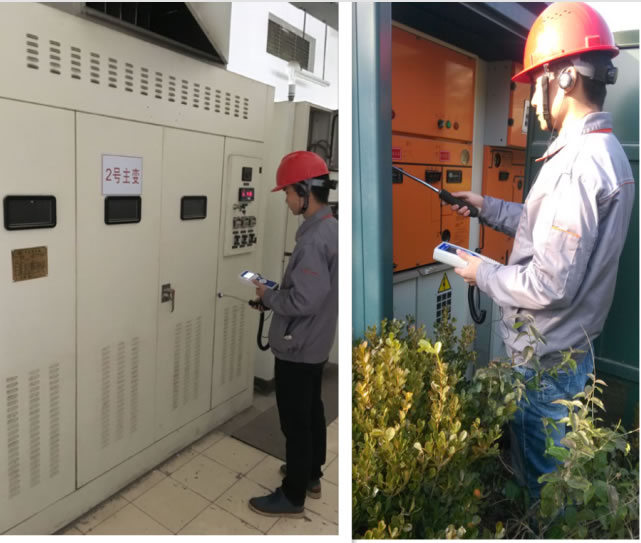

英國EA Ultra TEV Plus超聲、地電波局放儀是利用超聲波（AE）檢測、地電波（TEV）檢測原理對高壓開關柜局部放電進行全面快速診斷的便攜型局部放電檢測儀。
Ultra TEV Plus檢測原理
1）超聲波（AE）檢測原理
介質中發生局部放電時，其瞬時釋放的能量將放電源周圍的介質加熱使其蒸發，此時放電源如同一個聲源，向外發出聲波。由于放電持續時間很短，所發射的聲波頻譜很寬，可達到數百KHz。要有效監測聲信號并將其轉化為電信號，傳感器的選擇是關鍵。應用變壓器局部放電監測的超聲波傳感器通常陶瓷式壓敏式超聲波傳感器。
2）地電波（TEV）檢測原理
電氣設備在發生局部放電的過程中將產生電磁波，電磁波首先傳到金屬外殼的內表面，
然后從金屬箱體的內表面通過箱體的連接處或絕緣襯墊等傳播出去，同時產生一個暫態對地電壓（TEV）信號。通過設備的金屬箱體外表面?zhèn)鞯降叵氯ァ?/SPAN>
